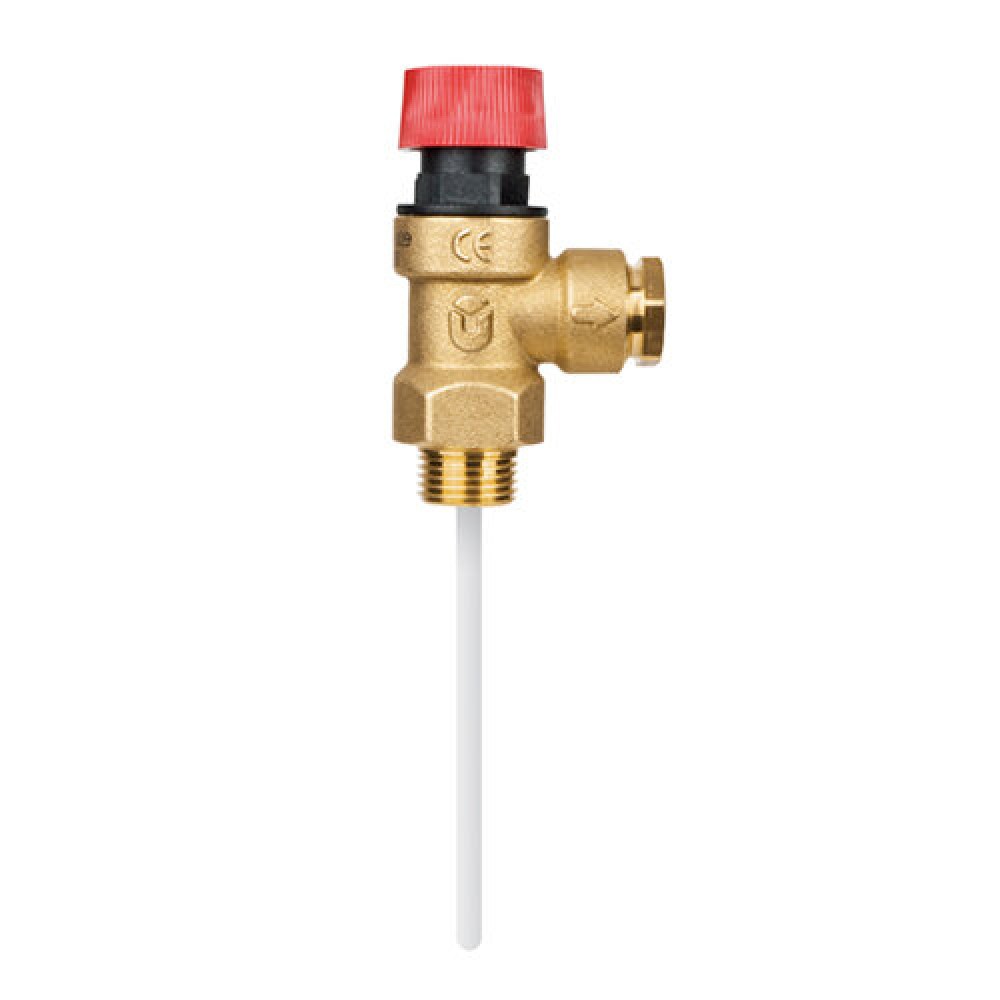

Dvojfunkčný bezpečnostný ventil teploty a tlaku, veľkosť ⌀18 x 1/2"

Funkcia:

Dvojfunkčný poistný ventil TP riadi a obmedzuje teplotu a tlak teplej vody obsiahnutej v domácom akumulačnom ohrievači a bráni jej dosiahnutiu teploty nad 100 °C s tvorbou pary. Po dosiahnutí nastavení ventil vypustí dostatočné množstvo vody do atmosféry, aby sa teplota a tlak vrátili do prevádzkových limitov systému. Táto konkrétna séria ventilov je certifikovaná ako vyhovujúca výkonnostným požiadavkám európskej normy EN 1490 (pre nastavenie 4 - 7 - 10 bar).

Prevádzka:

Ventil otvorí výstup pri dosiahnutí nastavení pre:

• Teplota: Termostatická zlúčenina vo vnútri teplotného snímača ponoreného v zásobníkovom ohrievači teplej vody sa pri zvyšovaní teploty rozširuje. Táto expanzia spôsobí, že sa prítlačný kolík pohybuje a pôsobí na uzáver otvárajúci ventil. Ventil je nastavený tak, aby sa otváral pri teplotách nad 90°C.
• Tlak: uzáver proti nastavenej pružine sa zdvihne pri dosiahnutí nastavenia tlaku a úplne otvorí výstup. Nastavenie tlaku sa volí podľa maximálneho povoleného tlaku v systéme. Keď sa teplota a tlak znížia, dôjde k opačnému pôsobeniu s následným opätovným uzavretím ventilu v rámci nastavených tolerancií.

CERTIFIKÁCIA:

CE značka TP: dvojfunkčné poistné ventily spĺňajú základné bezpečnostné požiadavky smernice 97/23/ES o tlakových zariadeniach (tiež nazývané PED). Sú preto zaradené do kategórie IV a sú vybavené značkou CE.

*CERTIFIKÁCIA VÝROBKU V SÚLADE S EURÓPSKYM ŠTANDARDOM
EN 1490:*

Európska norma EN 1490: 2000 s názvom „Stavebné ventily – Kombinované teplotné a tlakové poistné ventily – Skúšky a požiadavky“ popisuje konštrukčné a výkonové špecifikácie, ktoré musia mať poistné ventily TP.
