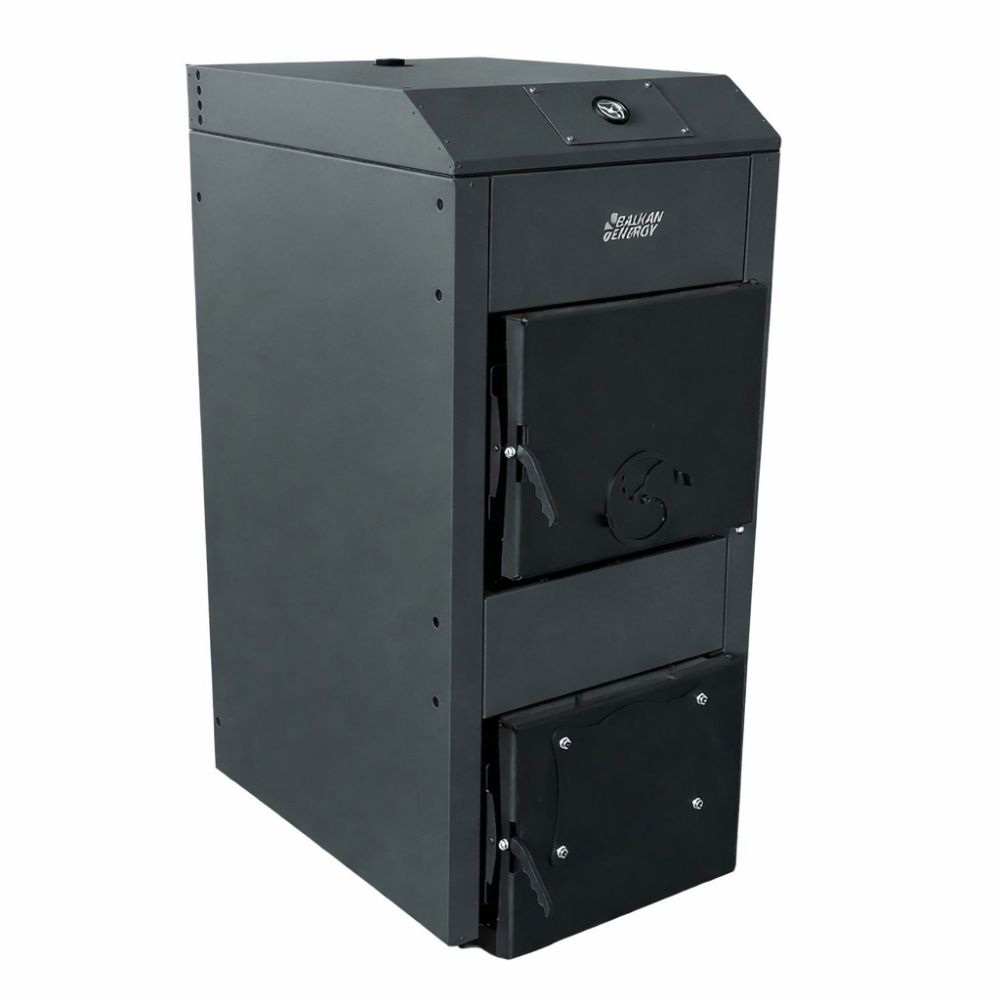

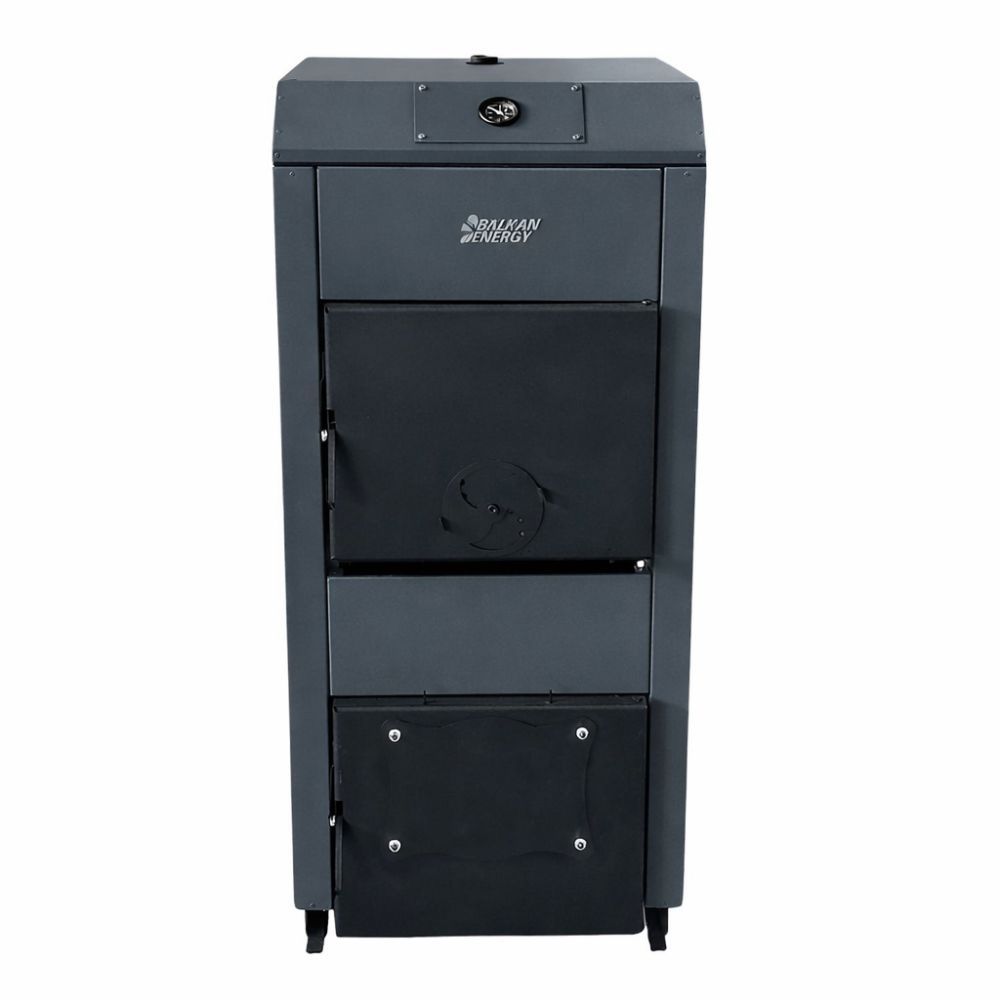

Kotol na drevo Balkan Energy 30, 30kW

Vlastnosti produktu:

Konštrukcia:

- Teleso kotla je vyrobené z kvalitnej ocele hrúbky 5 mm.
- Vyznačuje sa veľkou spaľovacou komorou s veľkou teplovýmennou plochou a nízkou impedanciou pre efektívnejší ťah.

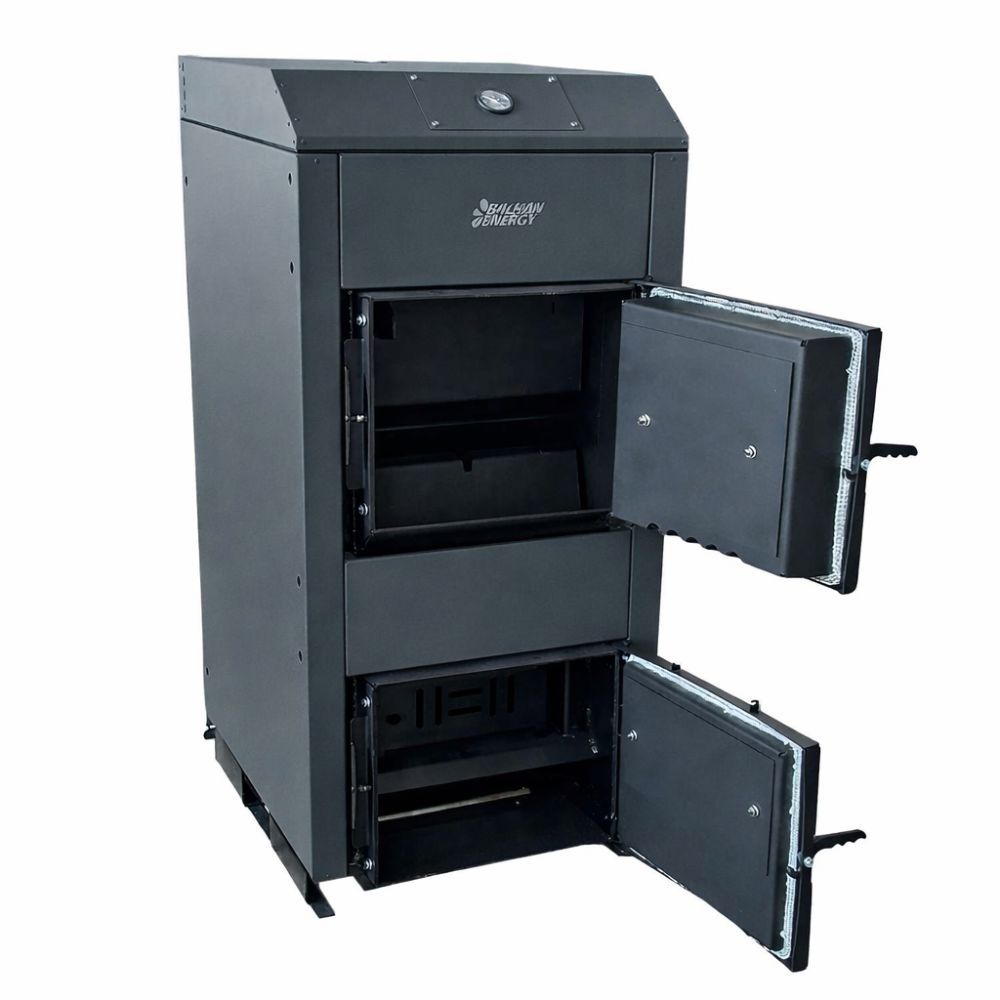

- Veľké dvierka umožňujú jednoduché nakladanie veľkých kusov dreva.

Účinnosť:

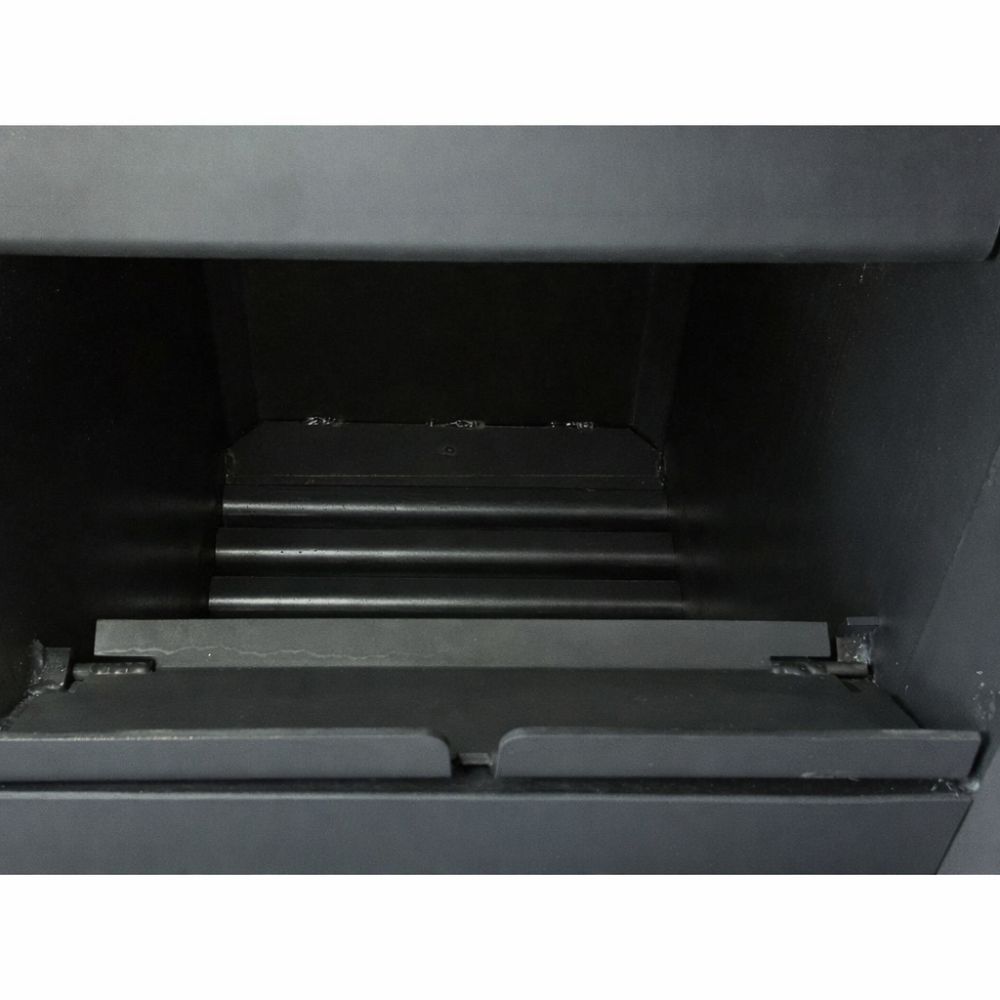

- Spaľovacia komora je rebrovaná a navrhnutá s trojitým dymovodom, aby sa maximalizovala výmena tepla.
- Tretia spalinová cesta obsahuje rúry s veľkým priemerom na efektívne riadenie prietoku výfukových plynov s turbulátormi na reguláciu rýchlosti vystupujúcich spalín a optimalizáciu účinnosti.
- Spaľovacia komora je úplne uzavretá plášťom na zvýšenie účinnosti výmeny tepla.
- Kotol je zvonka izolovaný hustou keramickou kamennou vlnou, ktorá je navrhnutá tak, aby odolala vysokým teplotám.
- Termostatický regulátor ťahu automaticky prispôsobuje prívod vzduchu pre spaľovanie otváraním alebo zatváraním klapky na spodných dvierkach podľa teploty kotla.

Ďalšie vlastnosti:

- Rebrovaná spaľovacia komora a trojitá výfuková cesta zlepšujú výmenu tepla.
- Posledná výfuková cesta využíva potrubie s veľkým priemerom a môže pridať turbulátory na úpravu rýchlosti výfukových plynov.
- Spodné dvierka sú určené na umiestnenie horáka na pelety s voliteľnou prírubou krku.

Bezpečnostné vlastnosti:

Na zabezpečenie bezpečnej a spoľahlivej prevádzky je potrebných niekoľko bezpečnostných komponentov:
- Mechanický reťazový termostat kotla na drevo (regulátor trakcie).
- 3-barový tlakový poistný ventil (súčasť produktu).
- Tepelný expanzný chladič umiestnený v zadnej a hornej časti kotla musí byť pripojený k vodovodnej sieti pomocou tepelného ventilu s diaľkovým snímačom (nie je súčasťou výrobku). V prípade prehriatia tento systém uvoľňuje vodu do výmenníka tepla, čím odvádza prebytočné teplo do okolia.

certifikácie:

Tento výrobok je v súlade s normami EN 303-5 a je certifikovaný CE.

Časti kotla - schéma

1 - Spaľovacia komora
2 - Dvierka palivovej nádrže
3 - Dvierka na čistenie popola
4 - Tlakový ventilátor (pre kotly s ventilátorom)
5 - Regulácia ST-81 zPID (pre kotly s ventilátorom)
6 - Komín

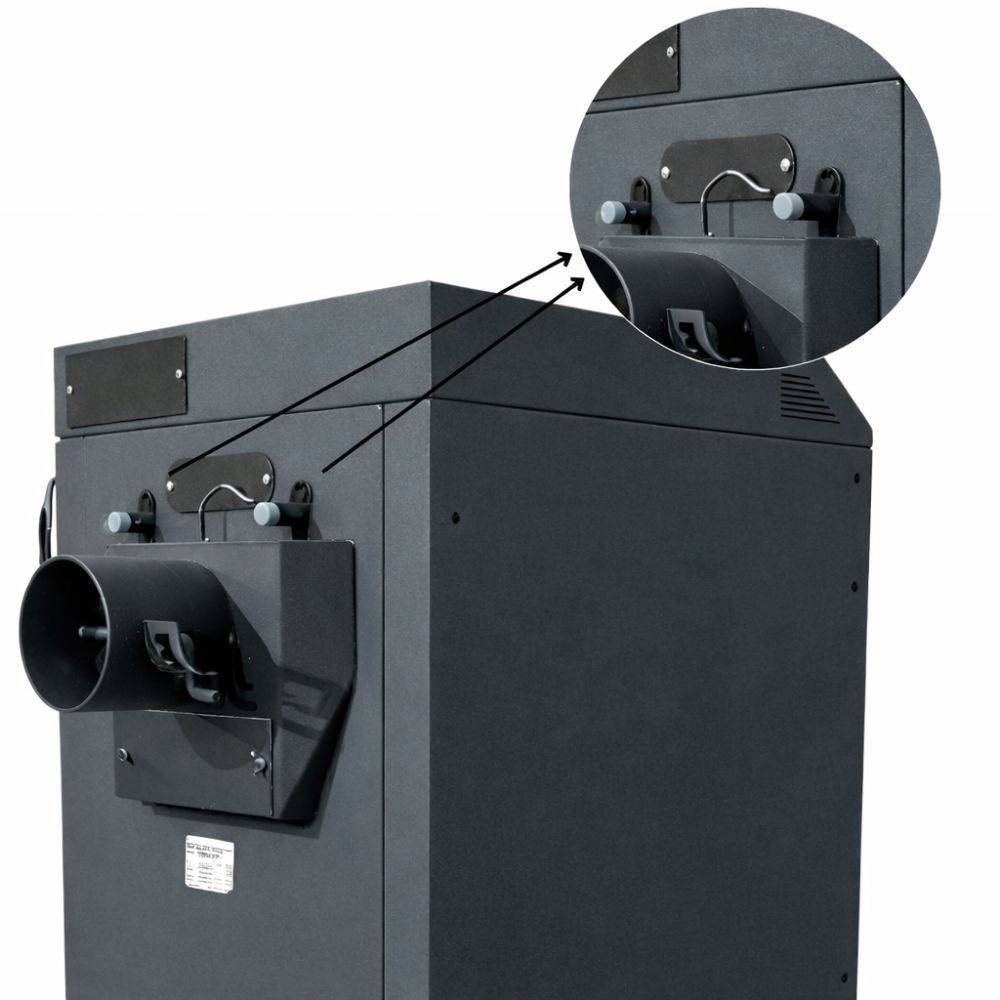

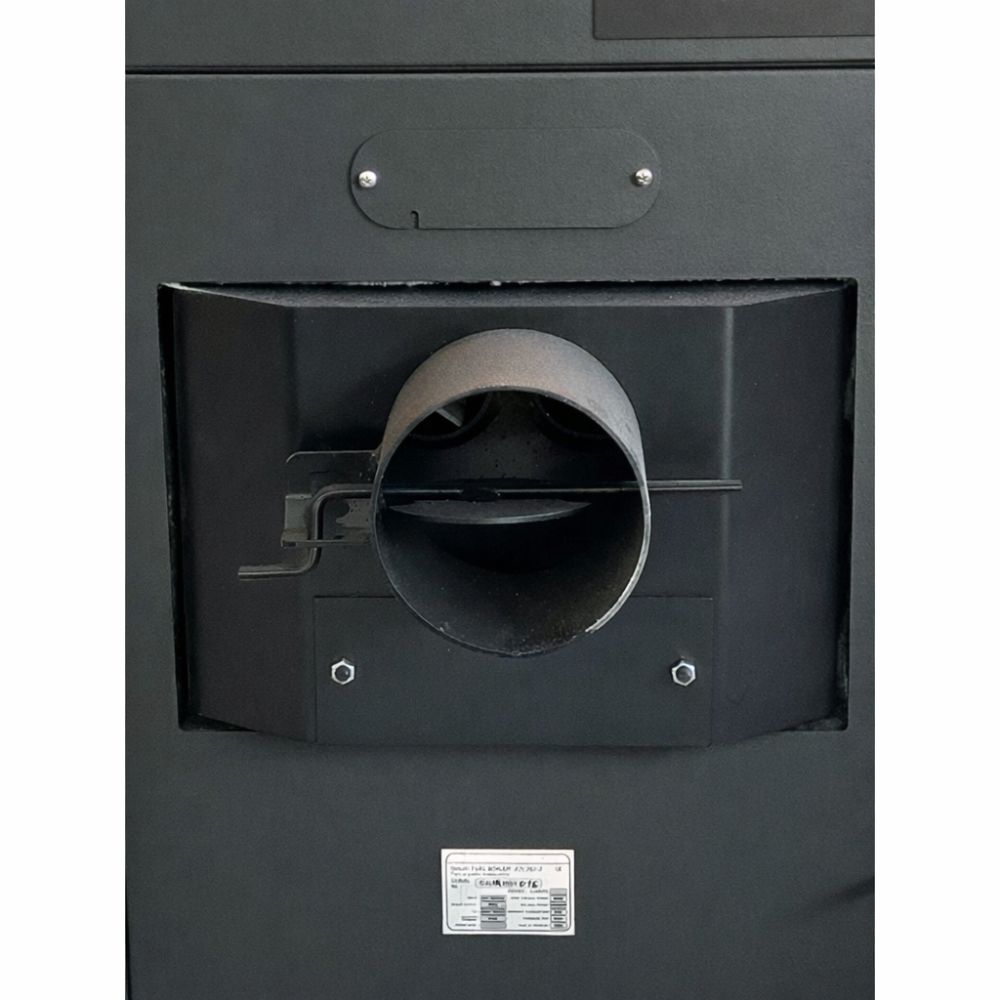

7 - Ventil na reguláciu ťahu v komíne
8 - Revízny otvor na čistenie komína
9 - Senzorový teplomer (pre kotly bez ventilátora)
10 - Havarijná špirála
11 - Ventil sekundárneho vzduchu
12 - Ventil prívodu vzduchu (pre kotly bez ventilátora)
13 - Mechanický regulátor teploty (pre kotly bez ventilátora)
14 - Kryt káblovej zásuvky
15 - Revízny kryt pre snímače
16 - G 1½“ Prípojka vody
17 - G 1½“ Prípojka výtoku vody
18 - G ½“ Prípojka na plnenie a vypúšťanie kotla
19 - Kryt montážneho otvoru horáka
20 - Bezpečnostný poklop na popol
21 - Dvierka na zabezpečenie komína
22 - Horné bezpečnostné dvierka
23 - Popolník
24 - Rozdeľovač vzduchu
25 - Poistka
26 - Bezpečnostný termostat kotla – STB

Príklady schém pripojenia kotla k rôznym typom vykurovacích zariadení
