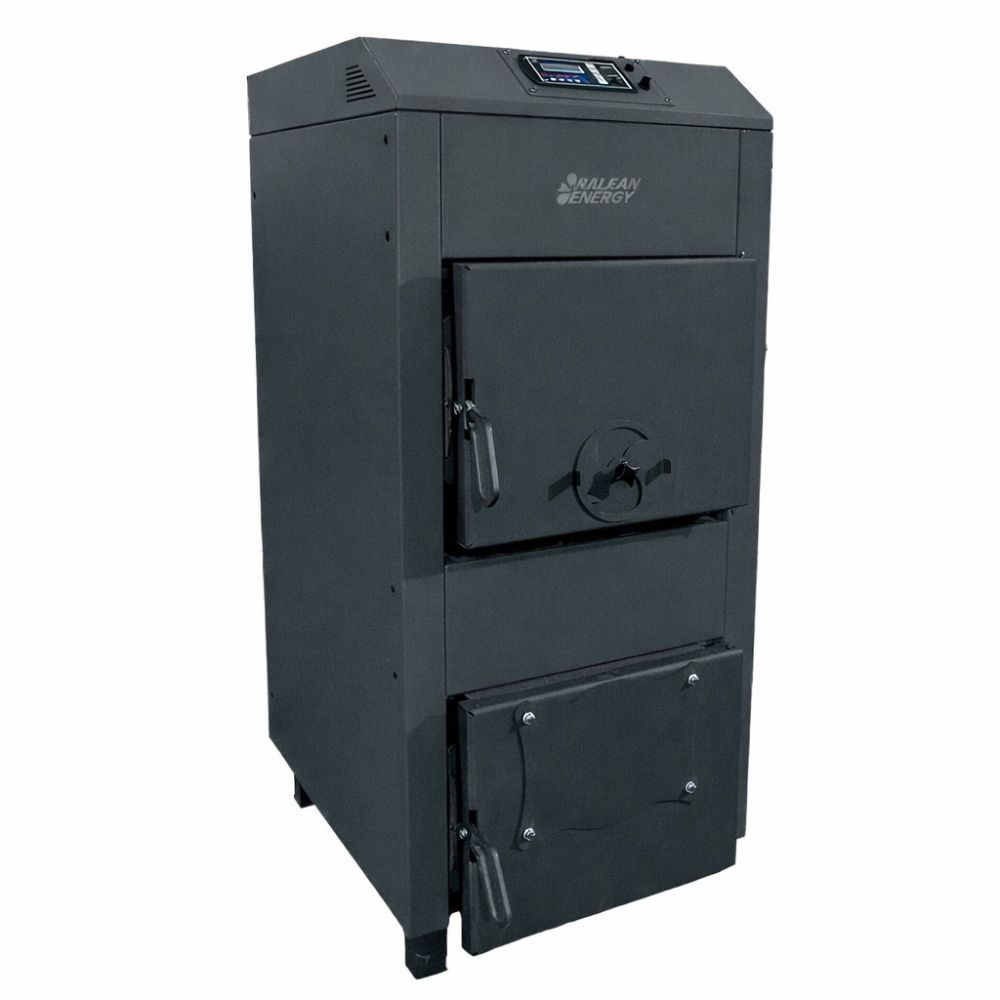

Kotol na drevo Balkan Energy P40, 40W

Kotol na tuhé palivá vyrobený z ocele s inteligentným regulátorom a elektrickým ventilátorom pre prívod stlačeného a regulovateľného vzduchu. Séria kotlov na tuhé palivá Balkan Energy P pokrýva rozsah od 30 do 100 kW, čím spĺňa potreby vykurovania stredných až veľkých zariadení. Tieto kotly určené na spaľovanie tuhých palív ponúkajú aj možnosť inštalácie horáka na pelety.

Vlastnosti produktu

Konštrukcia:

• Teleso kotla je vyrobené z kvalitnej ocele hrúbky 5 mm.
• Vyznačuje sa veľkou spaľovacou komorou so širokou teplovýmennou plochou a nízkym odporom pre efektívnejší ťah.

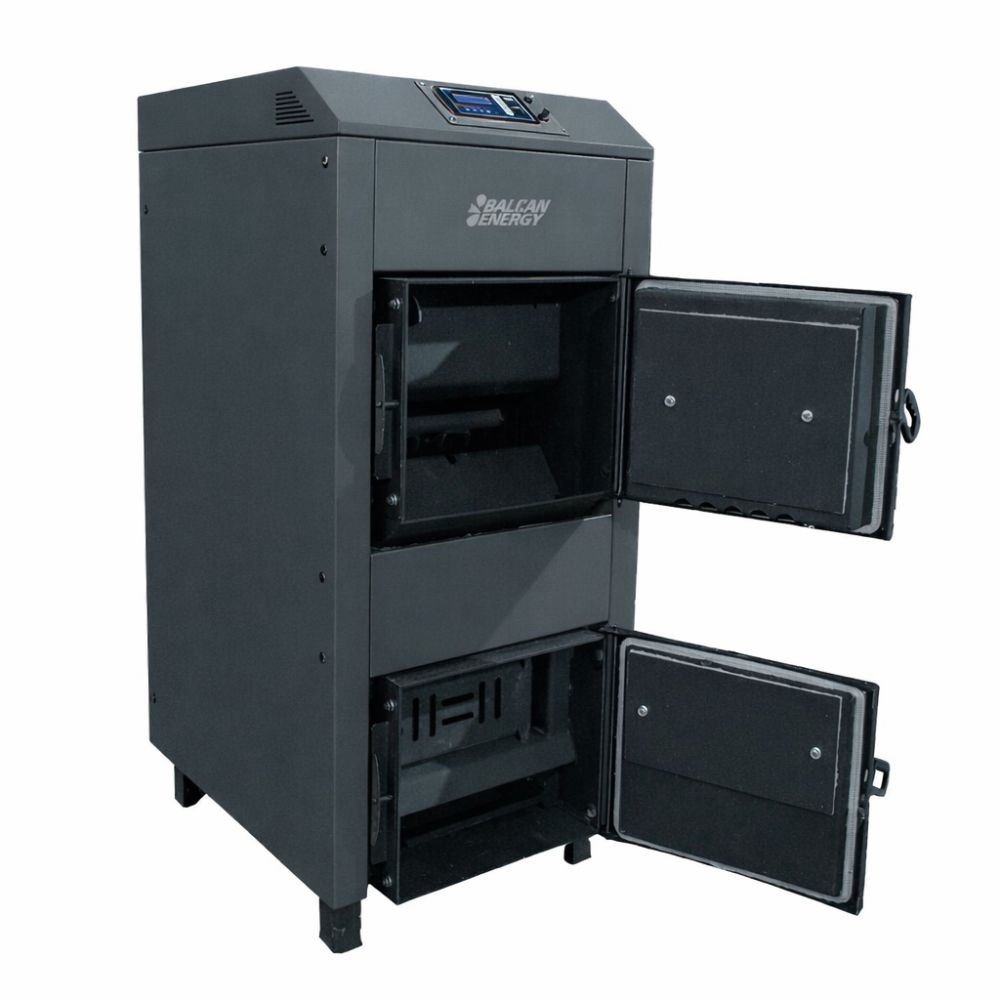

• Veľké dvierka umožňujú ľahké nakladanie veľkých kusov dreva.

Účinnosť:

• Spaľovacia komora je rebrovaná, aby sa zväčšila teplovýmenná plocha, a je navrhnutá s trojitou výfukovou cestou na maximalizáciu výmeny tepla.
• Tretia výfuková cesta je vyrobená s potrubím s veľkým priemerom, aby sa efektívne regulovalo prúdenie výfukových plynov. Zahŕňa turbíny na úpravu prietoku výfukových plynov a optimalizáciu spaľovania.
• Spaľovacia komora je úplne obklopená vodným plášťom pre zvýšenie účinnosti výmeny tepla.
• Kotol je zvonka izolovaný hustou keramickou vlnou, navrhnutou tak, aby odolala vysokým teplotám.

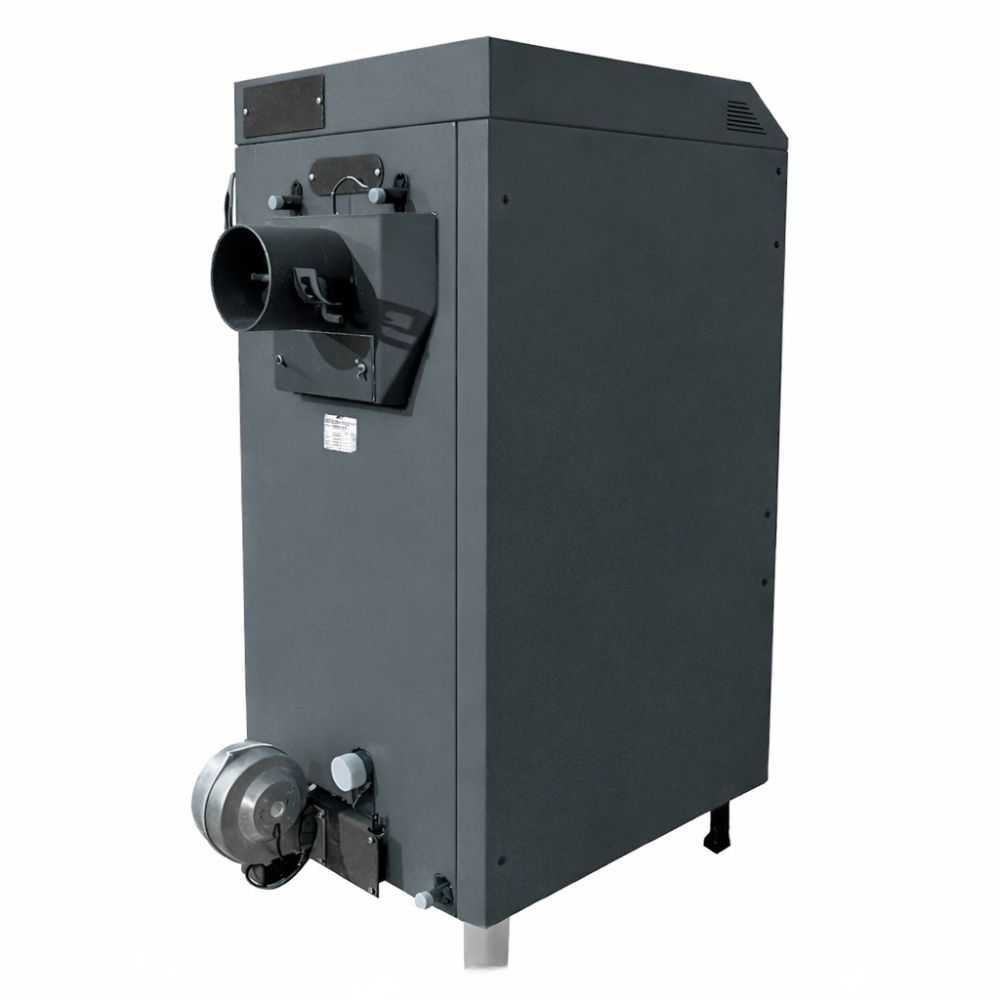

• Prívod vzduchu je regulovaný kvalitným ventilátorom umiestneným v zadnej časti kotla. Elektronický regulátor meria teplotu vody v hornej a spodnej časti kotla, ako aj výstupnú teplotu spalín a automaticky upravuje prívod vzduchu pre optimalizáciu spaľovania a maximalizáciu spotreby paliva na základe potrieb systému.
• Systém je možné pripojiť k vnútornému termostatu.

Ďalšie vlastnosti:

• Rebrovaná spaľovacia komora pre zväčšenú plochu výmeny tepla.
• Trojitá výfuková dráha pre optimálny výkon.
• Tretia cesta využíva potrubia s veľkým priemerom s turbínami na úpravu prietoku výfukových plynov.
• Do spodných dvierok je možné umiestniť horák na pelety s voliteľnou prírubou krku.


ST-81 zPID Regulátor nabíjania kotla na drevo


Funkcie ovládača:

• Ovládanie ventilátora s krokom 1 od 0 do 100.
• Ovládanie obehového čerpadla ústredného kúrenia.
• Ovládanie čerpadla teplej vody pre domácnosť.
• Pripojenie izbového termostatu pre lepšiu reguláciu teploty.
• Softvér zPID pre automatické nastavenie nasávania vzduchu, optimalizáciu spaľovania a úsporu paliva.

Vybavenie ovládača:

• LCD displej na zobrazovanie hodnôt.
• Dva snímače teploty vody v hornej a dolnej časti telesa kotla (snímače teploty ÚK)
• Jeden snímač teplej vody pre domácnosť (HCW snímač)
• Jeden snímač teploty výparov.
• Vysokoteplotná ochrana s tepelným relé proti preťaženiu.
• Ovládací panel je vyrobený z materiálov odolných voči vysokým aj nízkym teplotám.

Princíp činnosti:

Inteligentný regulátor teploty ST–81 zPID je určený na reguláciu prevádzky kotlov ústredného kúrenia na tuhé palivá. Ovláda čerpadlo ústredného kúrenia, čerpadlo teplej úžitkovej vody a ventilátor. Existujú štyri prevádzkové režimy:

• Vykurovanie domu
• Prednosť kotla
• Paralelné obehové čerpadlá
• Letný režim

Regulátor meria teplotu spalín a vody v hornej a spodnej časti kotla a pomocou funkcie zPID automaticky upravuje nasávanie vzduchu, čím optimalizuje spaľovanie pre maximálny výkon a úsporu paliva.


Bezpečnostné vlastnosti:

Pre zaistenie bezpečnej a spoľahlivej prevádzky je kotol vybavený rôznymi bezpečnostnými mechanizmami:

• 3 barový poistný ventil (súčasťou balenia)
• Chladič: V zadnej a hornej časti kotla musí byť chladič (rúrková konštrukcia s veľkou plochou) pripojený k vodovodnej sieti cez tepelný ventil s diaľkovým snímačom (NIE je súčasťou dodávky). V prípade prehriatia sa do chladiča uvoľňuje voda, ktorá odvádza teplo kotla do okolia.
• STB termostat, ktorý v prípade prehriatia odpojí napájanie.
• Elektronický riadiaci systém, ktorý v prípade prehriatia uzavrie prívod vzduchu do spaľovacej komory.
• Automatické vypnutie prívodu vzduchu v prípade výpadku prúdu.

Zariadenie vyhovuje normám EN 303-5 Certifikácia CE.

Časti kotla - schéma

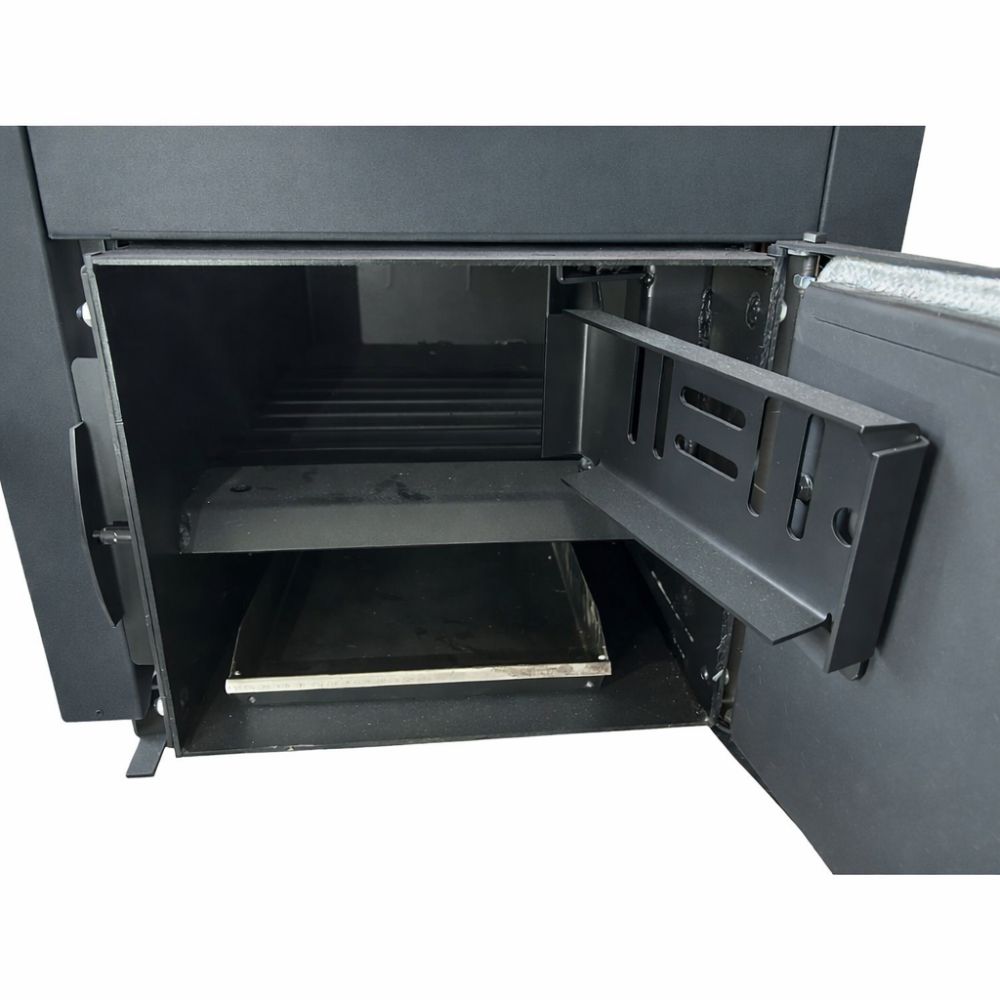

1 - Spaľovacia komora
2 - Dvierka palivovej nádrže
3 - Dvierka na čistenie popola
4 - Tlakový ventilátor (pre kotly s ventilátorom)
5 - Regulácia ST-81 zPID (pre kotly s ventilátorom)

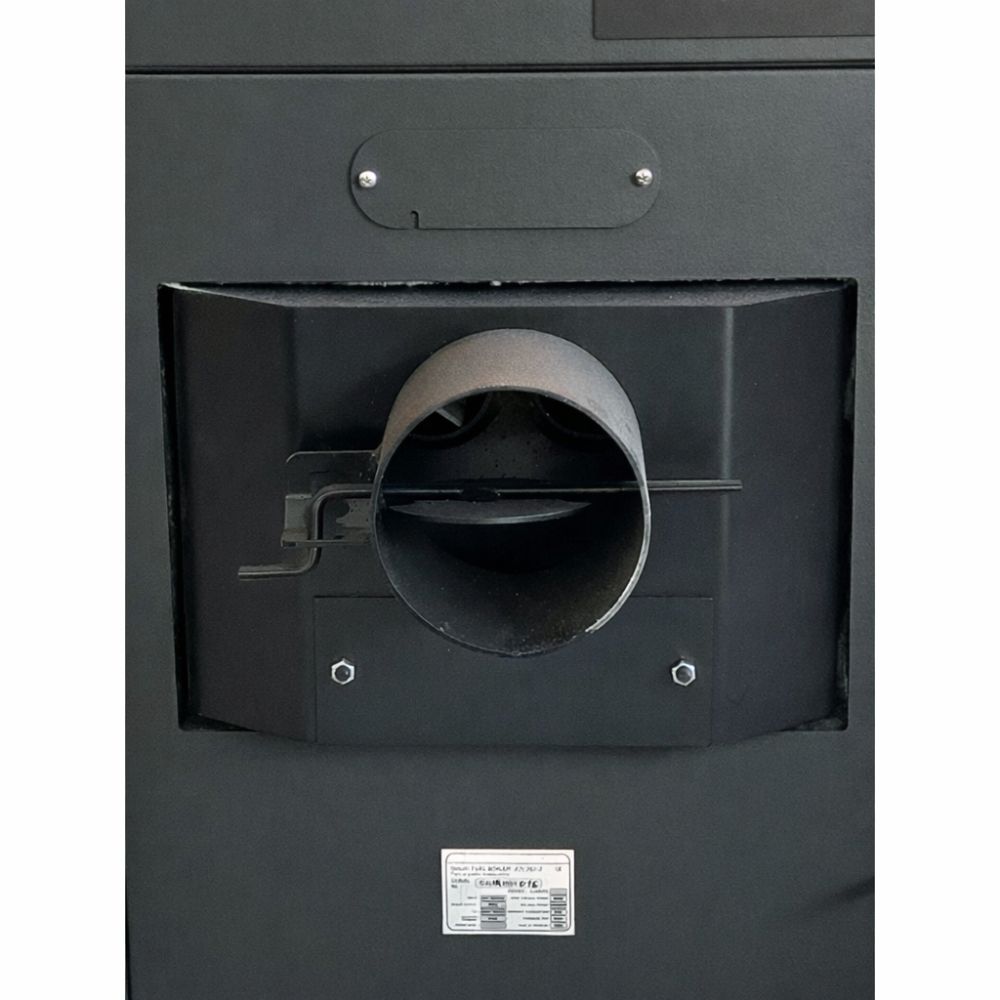

6 - Komín

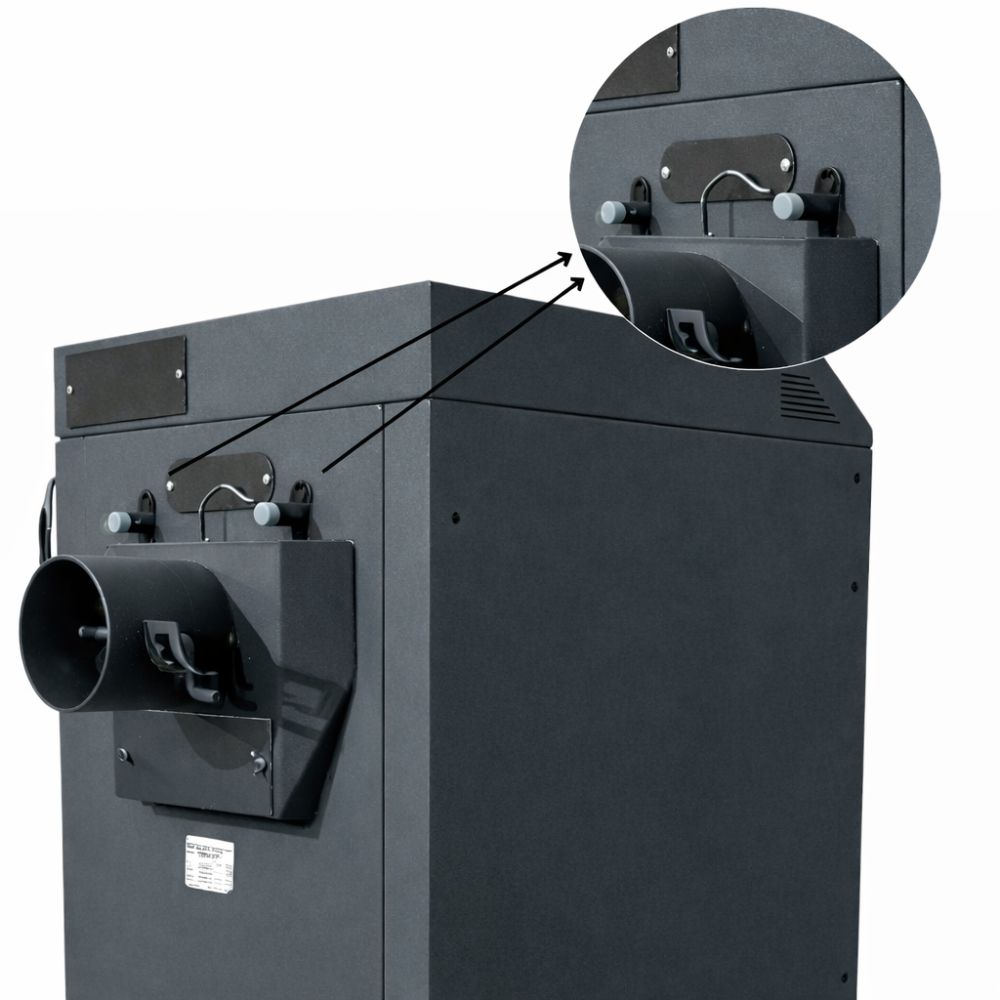

7 - Ventil na reguláciu ťahu v komíne
8 - Revízny otvor na čistenie komína
9 - Senzorový teplomer (pre kotly bez ventilátora)
10 - Havarijná špirála
11 - Ventil sekundárneho vzduchu
12 - Ventil prívodu vzduchu (pre kotly bez ventilátora)
13 - Mechanický regulátor teploty (pre kotly bez ventilátora)
14 - Kryt káblovej zásuvky
15 - Revízny kryt pre snímače
16 - G 1½“ Prípojka vody
17 - G 1½“ Prípojka výtoku vody
18 - G ½“ Prípojka na plnenie a vypúšťanie kotla
19 - Kryt montážneho otvoru horáka
20 - Bezpečnostný poklop na popol
21 - Dvierka na zabezpečenie komína
22 - Horné bezpečnostné dvierka
23 - Popolník
24 - Rozdeľovač vzduchu
25 - Poistka
26 - Bezpečnostný termostat kotla – STB

Príklady schém pripojenia kotla k rôznym typom vykurovacích zariadení
